Linearna dioda za zaznavanje fotografije
video

Linearna dioda za zaznavanje fotografije

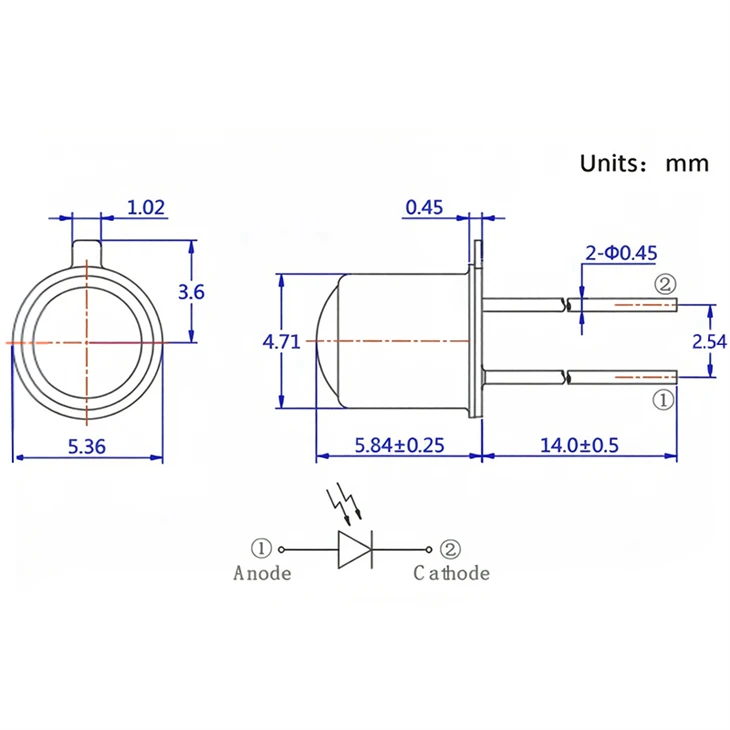

Linearna fotodioda za zaznavanje svetlobe (ED602MG3) je silicijeva fotodioda TO18, inkapsulirana s kovinsko pločevino, zgrajena za naloge analognega zaznavanja svetlobe. Ključni električni parametri vključujejo nazivno povratno napetost 20 V, napetost odprtega tokokroga 0,42 V, tok kratkega stika 1835 μA, temni tok 0,1 μA pod povratno prednapetostjo 5 V in kapacitivnost spoja 50 pF.
Pošlji povpraševanje

Opis

Tehnične parametre

Linearna fotodioda za zaznavanje svetlobe (ED602MG3) je silicijeva fotodioda TO18, inkapsulirana s kovinsko pločevino, zgrajena za naloge analognega zaznavanja svetlobe. Ključni električni parametri vključujejo nazivno povratno napetost 20 V, napetost odprtega tokokroga 0,42 V, tok kratkega stika 1835 μA, temni tok 0,1 μA pod povratno prednapetostjo 5 V in kapacitivnost spoja 50 pF. Njegov izhodni signal ohranja dobro linearno korelacijo z intenzivnostjo vpadne svetlobe, tako da lahko količinsko opredeli spremembo ravni svetlobe, namesto da zgolj zazna prisotnost ali odsotnost svetlobe.

Fotosenzorske diode, ki se uporabljajo za analogno merjenje ravni svetlobe, zahtevajo strog nadzor drifta temnega toka. Naše pregledovanje vhodnih čipov in pregledovanje polnih parametrov končane naprave pomaga filtrirati enote s čezmernim uhajajočim tokom za projekte analognih zaznavnih vezij strank.



Tehnični parametri



Parameter

Specifikacija

Material

Silikonski senzorski čip, paket kovinskih pločevink TO18

Model

ED602MG3

Obrazec paketa

Skoznja luknja za kovinsko pločevinko TO18

Nazivna povratna napetost

20 V

Napetost odprtega tokokroga

0.42 V

Tok kratkega stika

1835 μA

Temni tok

0,1 μA pri VR=5 V

Spojna kapacitivnost

50 pF



Aplikacije

Analogni moduli za spremljanje ravni svetlobe

Fotosenzorski element za sklope za spremljanje jakosti svetlobe v realnem času.

Pomožna vezja za testiranje optične moči

Spremenljivo jakost vpadne svetlobe pretvori v merljiv analogni električni signal.

Optoelektronske merilne naprave po meri

Linearna sprejemna dioda za zaznavanje svetlobe za preskusne vstavke za optične meritve, ki jih izdelajo stranke.



Prilagajanje



Na voljo so storitve OEM in ODM. Podpiramo proizvodnjo na podlagi tehničnih risb strank ali fizičnih prototipov. Čas razvoja vzorca po meri je približno en teden. Pred množično proizvodnjo je mogoče ponuditi vzorce za oceno.



Pakiranje in transport



Vsaka linearna fotosenzorna dioda je zaščitena z antistatičnim embalažnim materialom in shranjena v penasti škatli, odporni na udarce. Škatle so naložene v ojačane valovite kartone za izvoz, napolnjene s polnilom za blazine, ovite z vodoodpornim raztegljivim filmom. Antistatične in lomljive opozorilne nalepke so označene na zunanji strani škatle. Na voljo so trgovski pogoji EXW, FOB, DDP.



pogosta vprašanja



V1: Ali pred pakiranjem opravite 100-odstotni pregled vseh parametrov za fotodiode?

Odgovor: Da, vsaka optoelektronska sprejemna komponenta je podvržena popolnemu testiranju parametrov pred pakiranjem in pošiljanjem.

V2: Kateri plačilni pogoji veljajo za po meri razvite vzorce fotodiod in množična naročila?

Odgovor: Masovno naročilo izdelkov po meri vključuje 50 % pologa in 50 % stanja pred odpremo.

V3: Kaj se zgodi, če se med garancijskim obdobjem pojavijo težave, povezane s kakovostjo?

Odgovor: V veljavnem garancijskem roku nudimo brezplačno popravilo ali zamenjavo za okvare, ki niso posledica človeške poškodbe ali fizičnega vpliva.
